数据采集仪

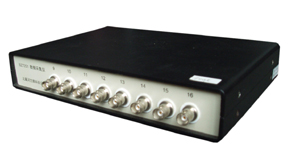

数据采集仪硬件

　　 USB接口数据采集仪，并口数据采集仪

数据采集仪系统功能

　　 通道数：16通道、32通道

　　 分辨率：16位、12位

　　 采样频率：100kHz、200kHz、300kHz

数据采集仪程序设计语言

　　 主程序及绘图程序：C＋＋语言

　　 谱分析及数学预算：FORTRAN

　　 数据采集程序：汇编语言

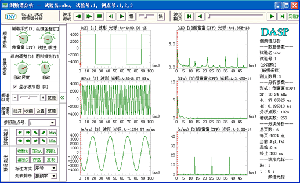

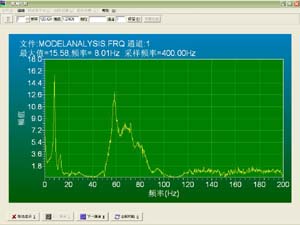

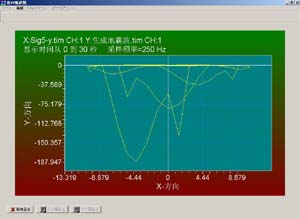

数据采集软件内容

峰值计数分析－波形计数1	统计信号中不同大小的波峰和波谷的数目。常常用于机器寿命设计和试验中，研究载 荷的幅值分布特性，即载荷幅值大小及其出现的频次。
变程计数分析－波形计数2	统计信号中不同大小的波峰和波谷的数目。在机器寿命设计和试验中，侧重研究载荷 时间历程中峰谷之间的距离－即振幅。
雨流法计数分析－波形计数3	主要是根据研究材料的应力－应变过程进行计数，可以最科学地统计出信号中的所有 应力循环和半循环，非常适合于应力疲劳统计和损伤度计算，于是疲劳寿命可以利用 累计损伤规律从等幅数据算出。雨流法是当前在机器寿命估计方面应用最为有效的方 法之一。
小波和小波包分析	典型的时频分析方法，分析结果既包含时间信息，又包含频率信息，适合于非平稳信 号分析，尤其对突变信号，可用于机械故障信号(如通过振动)的检测分析、信号识别 和降噪、信号滤波检测等。
拟小波分析	利用高性能带通卷积滤波实现类似小波方式的分解和重构，效果更好。
最大熵和精熵谱分析	信号中任取超短信号(如十几点到几十点)进行分析，用于分析短暂瞬态信号的频率特 性,精熵谱还可以消除MEM法幅值不准确以及谱峰分叉的缺点。

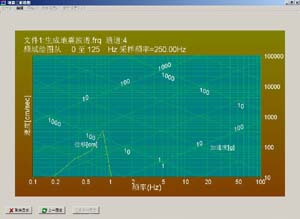

冲击响应谱	分析冲击作用于系统产生的效果，它不是冲击本身的频谱，而是冲击作用下系统响应 的频域特性，用于估计系统在冲击作用下的损伤势。
倒频谱分析	频谱的再次谱分析，用于在频谱中检测谱的周期性，常用于振动、噪声源识别、机器 故障诊断、语音分析、回声剔除等方面的研究，DASP中提供四种倒频谱形式：倒富 富、倒熵富、倒富熵和倒熵熵谱。
包络谱－共振解调分析	用于滚动轴承、齿轮等旋转机械的故障诊断，尤其适合于元件具有表面局部损伤形式 的故障。
数字跟踪滤波	实现对变频信号进行的带通滤波，对于变频信号（例如升降速过程的转子振动）， DASP可自动跟踪信号基频，进行带通滤波。
失真度分析	波形失真度精确分析，谐波阶数可变，提供按国家标准的频域法失真度分析（仅考虑 主频的各阶倍频谐波），以及考虑所有非主频倍频的谐波失真的时频法失真度分析。
波形重构分析	对采样后的离散数字信号进行任意的重采样，重采样的采样频率可大于或小于原采样 频率，并且两个采样频率可以不是整数倍关系。此重构可以很好地还原信号的特性， 而不是简单的插值。
非线性灵敏度分析	某些传感器具有非线性灵敏度（如热电偶），对于不同大小的物理量具有不同的灵敏 度，需要根据其非线性灵敏度性表，将传感器输出的电压量准确地转换为实际物理 量。
幅频相频曲线测试分析	测试传感器、放大器、滤波器等仪器的频率响应特性,同步测量输入和输出信号，记 录各频率点的幅值和相位结果，实时绘制幅度－频率特性曲线和相位－频率特性曲 线。
