產品名稱：基于物聯網技術的煤港輸煤系統在線監測

    該監測系統是利用物聯網技術對港口輸煤設備關鍵節點的數據和環境參數，采用復合型智能化的傳感器進行采集和處理，然后通過有線（無線）兩種傳輸方式上傳至計算機，從而獲得設備運行以及環境參數的時實狀態信息，再通過監測軟件實現設備健康狀態劣化趨勢分析和歷史數據的存儲、查詢、統計，通過對數據的分析，可以提前預知存在的隱患，從而為設備管理提供有效的數據支持，在所設定的參數超閾值時系統會在監控室自動報警和給相關管理人員手機發短信報警。達到及時發現和排除設備故障，把設備損失程度降至低點，以保證設備的安全運轉。
    除了我們目前已經安裝的皮帶機滾筒測溫、測振、測軸向位移等參數的監測外，整個輸煤系統的任何設備的重要節點也都可以進行實時監測，比如翻車機、堆料機、取料機、裝船機。無論是那一種傳感器（即便是非本公司生產的模擬量輸出的傳感器）均可通過總線單元模塊掛接到系統總線上，再通過無線或有線方式上傳。

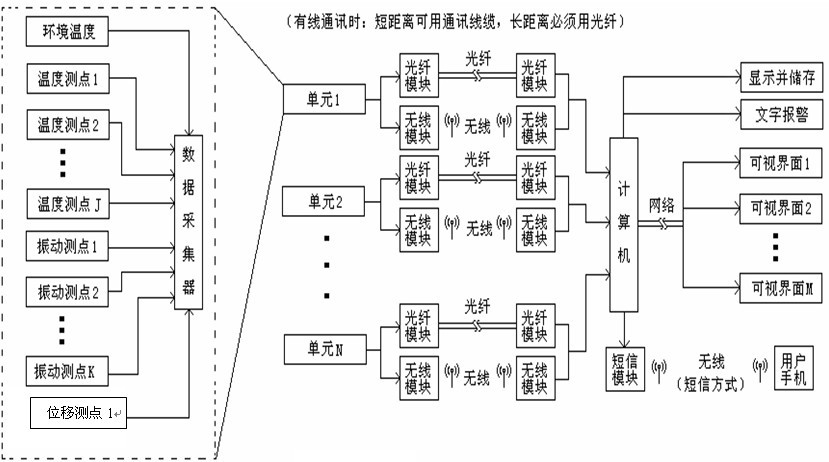

本項目監測系統示意框圖如下：

現場應用圖片如下：

皮帶機滾筒軸承振動溫度監測

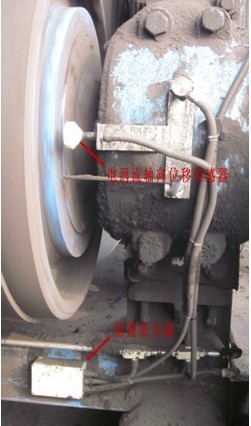

某大型煤港皮帶機滾筒軸向位移監測

本系統的技術創新點
1、具有數字輸出功能的智能化、復合型振動溫度傳感器。
    智能化復合型振動溫度傳感器可以同時測量振動速度有效值和攝氏溫度值。該傳感器將溫度傳感器嵌入到振動加速度傳感器中，還嵌入了信號調理芯片、微計算機芯片和總線輸出芯片，實現電荷變換、放大、濾波、一次積分、有效值轉換、模擬數字轉換、數字量輸出等功能。
    這種傳感器的主要優點有：抗干擾能力強，精度高，性能穩定，可靠性強，能耗低，可進行長距離無差錯傳輸，可進行多只同步數據采集和接受總線上的廣播信息，同時該產品還具有自主知識產權，并可防止病毒感染和信息泄露。
 2、具有模擬量輸入數字量輸出功能的總線單元模塊。
    總線單元模塊是將多種類型的模擬量輸入信號轉換為可直接與總線連接的數字信號。模塊主要用途是與傳感器或模擬信號調理器連接，使傳感器或模擬信號調理器具有數字化功能。例如，模擬量輸出的位移傳感器與總線單元模塊連接后，就成為數字量輸出的位移傳感器，直接掛總線使用。以此類推，總線單元模塊可以將上萬個品種的傳感器連接到數據總線上。
3、具有多總線的數據采集器。
    多總線數據采集器是連接數字化傳感器和上層總線或上位機的儀器，負責傳感器和計算機之間的信息整合與傳輸。數據采集器有3條輸入總線和1條輸出總線。
    數據采集器輸入總線可以根據下掛傳感器或儀表使用不同的通訊協議。在數據通訊中，優化底層通訊協議，在相同波特率的情況下提高數據傳輸效率。在提高通訊效率的基礎上降低了誤碼率。
    數據采集器輸出總線可以直接連接計算機，也可以連接無線數傳設備遠距離通訊，還可以接受上一級數據采集器的管理，使多個數據采集器連接在一起，在中間層組成新的數據總線。
4、開發多總線數據通訊軟件。
    通訊部分軟件的主要功能是按規定時間間隔對采集儀發起詢問（發起通訊），采集儀接到請求后采集現場數據并回傳給通訊部分軟件，通訊部分軟件收到數據后實時傳給上位機軟件。
5、開發上位機應用軟件。
   本軟件通過接收通訊部分傳上來的數據，可以實時顯示數據，存儲數據（存入SQL server 2000 數據庫），查看歷史數據，畫歷史曲線圖，查詢報警數據，上一班次報警總結，對軟件進行各項參數設置等。當有報警發生時，本軟件可以聲音與畫面同時報警，數據超過報警值則對應畫面黃色閃爍，傳感器故障則對應畫面黃色閃爍。

本系統的技術水平
    2011年11月經河北省工信廳推薦由國內、省內的物聯網專家組成了本項目的科技成果鑒定委員會，在河北省科技廳科技成果轉化服務中心和秦皇島市科技局共同組織下，對本項目進行了科技成果鑒定。2011年12月河北省科技廳為本項目頒發了科技成果鑒定證書。

廣泛的應用市場

  本監測系統的意義在于不僅可以用于輸煤港口設備狀態的在線監測，還可以應用于其他任何工業行業設備的在線狀態監測，還可以應用于工業生產線過程檢測，實時采集生產過程的數據。如在鋼鐵在生產過程中實現對加工產品的寬度、厚度、溫度的實時監控，從而提高產品質量，優化生產流程。
本監測系統可以進行工業安全生產管理，將智能傳感器嵌入和裝備到礦山設備、油汽管道、礦山設備中，可以感知危險環境中工作人員、機器設備、周邊環境等方面的安全狀態信息，將現有分散、獨立、單一的網絡監管平臺提升為系統、開放、多元的綜合網絡監管平臺，實現實時感知、準確辨識、快捷響應、有效控制。
  本監測系統可以進行環境監測和能源管理，將本項目的系統與環保設備的融合可對工業生產過程中產生的各種污染源及污染治理各個環節關鍵指標進行實時監控。如在重點排污企業排污口安裝無線傳感設備不僅可以實時監測企業排污數據，而且可以遠程關閉排污口，防止突發性環境污染事故的發生。
  本監測系統可以用于設施農業的環境監測和畜牧養殖的環境在線監測，幫助農民進行精細化、科學化生產，以提高資源的利用率和經濟效益。
  本監測系統可以進行城市地下管網的在線監測，如對城市自來水管道和燃氣管道的壓力、流流量及燃氣的泄露等參數進行在線監測管理，實現數字化的城管。
  本監測系統可以用于國家大型基礎設施的狀態監測，如監測水利大壩的壓力、振動參數，高速公路、鐵路的大橋和涵洞的振動、應力等參數，以確保這些關系到重要民生設施的絕對安全。因此本項目具有非常廣闊的市場應用前景，我公司可以根據用戶要求，利用本系統的技術為用戶量身打造基于物聯網的設備在線監測系統。
