BZ2702-8信號調理器的特點是：
a、傳感器的外殼和屏蔽線的屏蔽皮與信號調理器的外殼和地連接，傳感器的地與信號調理器的地共地。
b、信號調理器的電流取樣電阻接在正電源與傳感器的芯線之間，電流經過取樣電阻由芯線進入傳感器，再經過傳感器的地線到調理器的地，電流經過取樣電阻時，將電流轉換為電壓。
c、信號調理器是多通道共地測量，不需要傳感器對地絕緣，安裝十分方便。
d、信號調理器輸出電阻小，對后續儀器的輸入阻抗沒有嚴格要求。

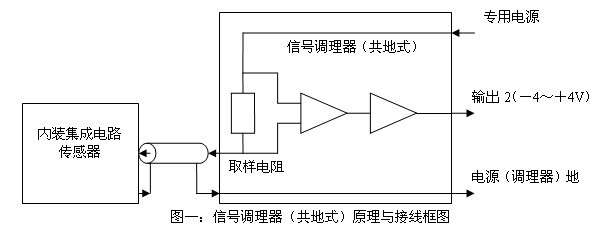

BZ2702-8型信號調理器的原理與接線框圖見下圖：
|
功能\型號 |
BZ2701 |
BZ2702 |
BZ2703 |
BZ2704 |
|
信號連接方式 |
浮地式 |
共地式 |
共地式 |
共地式 |
|
通道數 |
1 |
1，8，16，32 |
1，8，16，32 |
8，16，32 |
|
信號輸入 |
4～20mA |
4～20mA |
4～20mA
或ICP |
4～20mA
或ICP |
|
信號輸出1 |
1～5V |
1～5V |
1～5V |
1～5V |
|
信號輸出2 |
－2～＋2V |
－4～＋4V |
－4～＋4V |
－4～＋4V |
|
輸出1傳輸系數 |
0.25V/mA |
0.25V/mA |
0.25V/mA |
0.25V/mA |
|
輸出2傳輸系數 |
0.25V/mA |
0.5V/mA |
0.5~4V/mA
0.5~4V/V |
0.5~4V/mA
0.5~4V/V |
|
傳輸精度 |
0.5% |
0.5% |
0.5% |
0.5% |
|
頻率響應范圍 |
0～100kHz |
0～100kHz |
0～100kHz |
0～100kHz |
|
增益調整 |
|
|
1，2，4，8 |
1，2，4，8 |
|
一次積分 |
|
|
6檔 |
6檔 |
|
二次積分 |
|
|
6檔 |
6檔 |
|
低通模擬濾波（－24dB/oct） |
|
|
|
1~100kHz每通道獨立選擇16檔 |
|
低通抗混濾波（－140dB/oct） |
|
|
|
1~20kHz 2組通道每組2000檔 |
|
電源 |
18～30VDC |
18～30VDC
220VAC |
18～30VDC
220VAC |
18～30VDC
220VAC |
|
換檔方式 |
|
|
程控 |
程控 |
|
顯示 |
|
|
LED數字 |
LED數字 |
|
省電模式
（提高信噪比） |
|
|
主機睡眠，
顯示黑屏，
通道正常工作 |
主機睡眠，
顯示黑屏，
通道正常工作 |
|
記憶功能 |
|
|
掉電記憶檔位 |
掉電記憶檔位 |
|
計算機接口 |
|
|
USB |
USB |
|
多臺儀器連接 |
|
|
RS485 |
RS485 | |
